钎焊板式换热器

结构紧凑、传热效率高，适用于热泵、制冷、冷水机组、油冷却和热回收等系统。

产品类型

钎焊板式换热器铜钎焊换热器制冷与热泵冷水机组油冷却紧凑高效

产品概述

紧凑结构，按系统工况匹配

适用于热泵、制冷、冷水机组、油冷却与热回收系统。

可选钎焊: 铜、镍及全不锈钢钎焊方案
可配回路: 单回路、双回路及专用油冷结构
可选接口: 螺纹、焊接、卡箍及按图定制接口
需提供: 介质、温度、流量、压力与安装空间

提交工况或型号 ↗

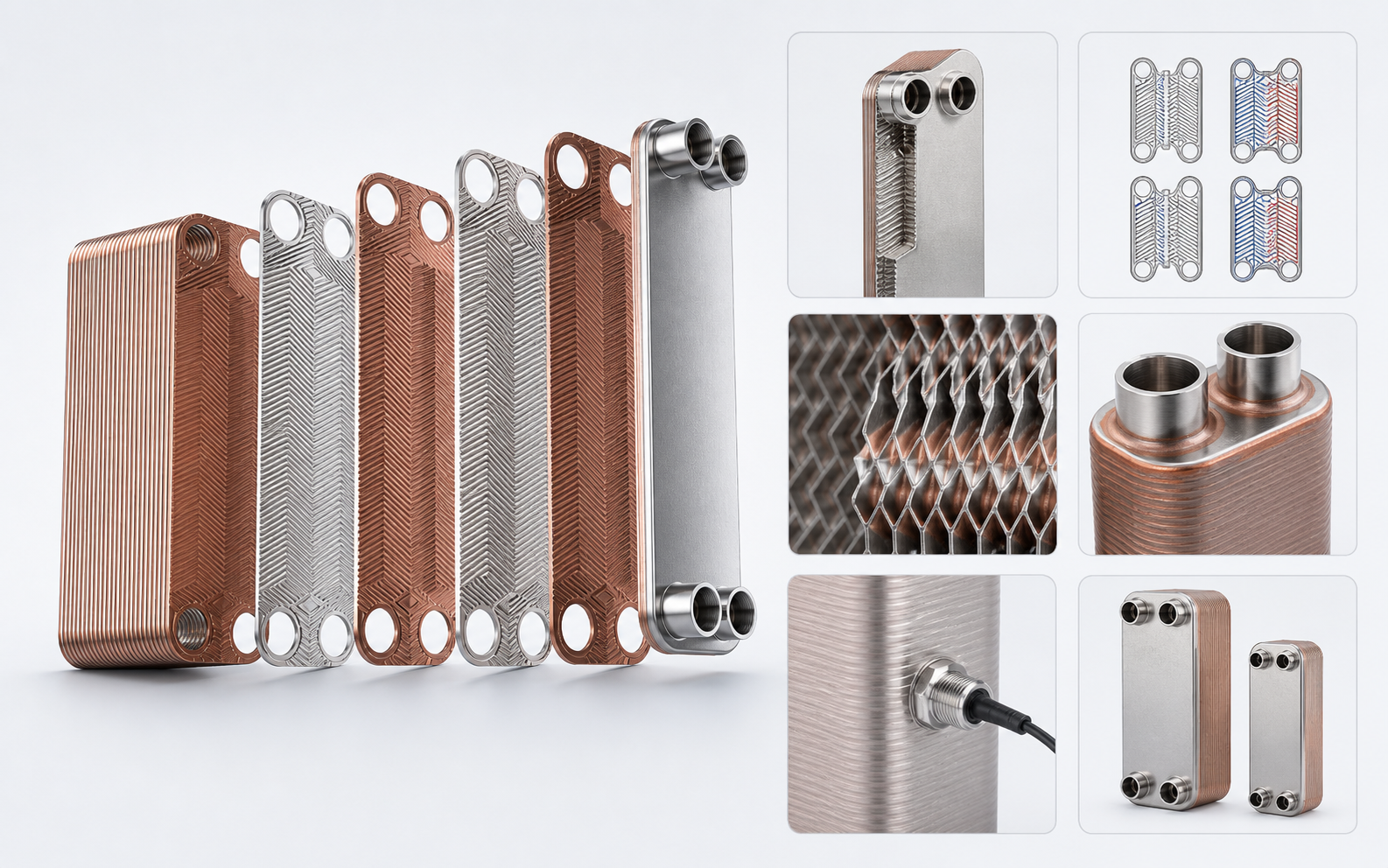

定制结构

按介质、压力与系统条件配置。

钎焊材料、板片组合、接口形式与回路结构均需结合实际运行参数确认。

钎焊材料

铜钎焊、镍钎焊及全不锈钢钎焊，按介质腐蚀性和温度选择。

板片与流道

板片数量与通道组合按换热负荷和允许压降匹配。

接口与回路

螺纹、焊接或卡箍接口，可配置单回路或双回路。

系统附件

可按项目要求配置感温探头接口及特殊连接形式。

工作原理

永久密封的板片组，通过交替流道完成高效换热。

波纹不锈钢板片之间铺设钎料，并在真空炉内整体钎焊成紧凑耐压的密封芯体。冷热介质在相邻流道内各自流动，热量通过金属薄板传递。

流动原理3个工作步骤

交替独立流道

相邻板间通道分别输送冷热介质，两套回路始终相互隔离，不发生直接混合。

逆向流动

冷热介质通常沿相反方向流动，使整个板片组保持较大的平均传热温差。

穿板传热

波纹结构增强湍流并扩大有效面积，使热量快速穿过不锈钢薄板完成传递。

结构说明6项结构要点

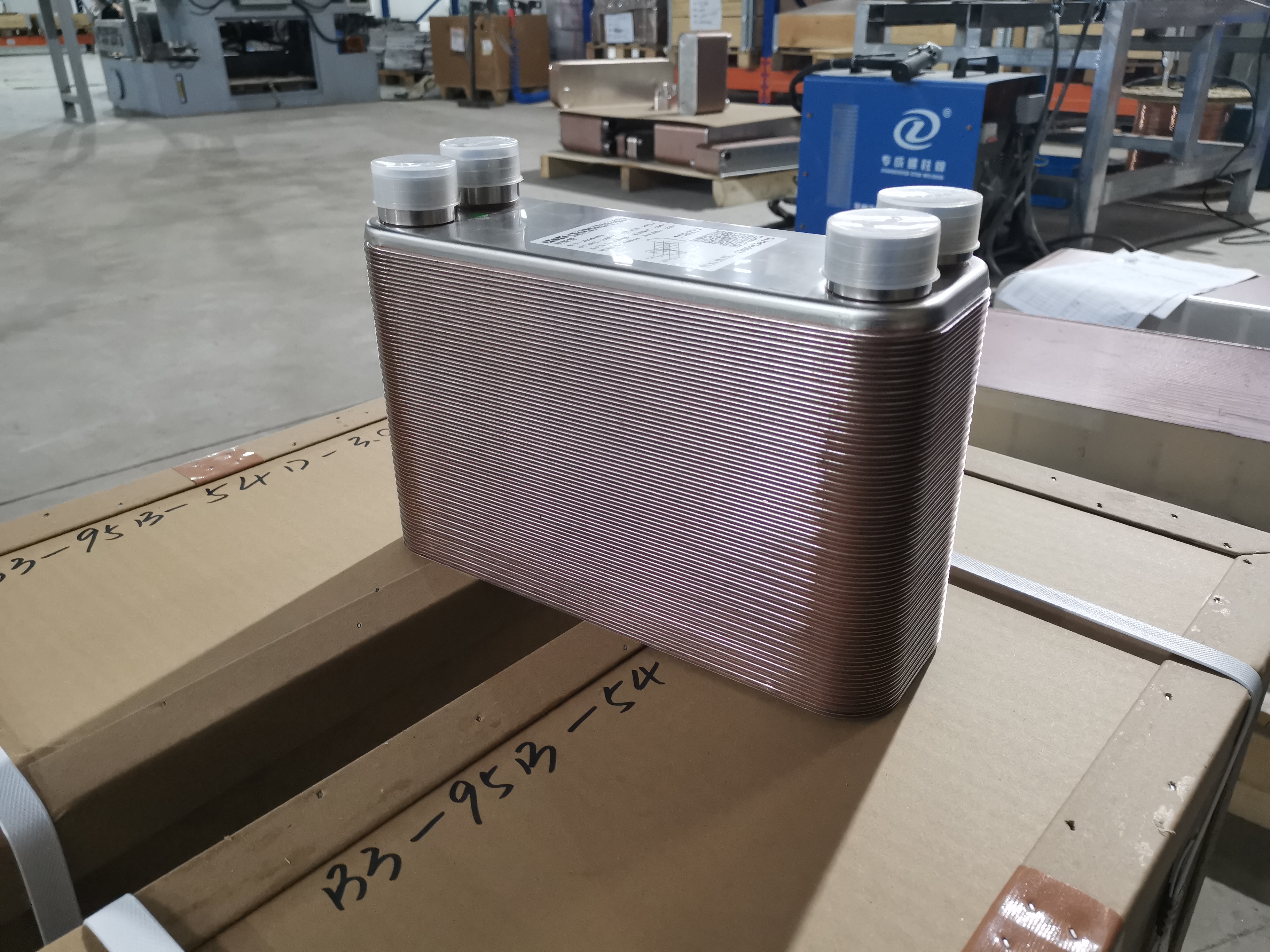

波纹不锈钢板片

薄板压制形成波纹流道，增强湍流并构成主要换热表面。

铜或镍钎料

薄层钎料在炉内熔化，通过毛细作用填充接触位置并形成连续冶金密封。

真空炉整体钎焊

在受控气氛中将板片组永久连接，无需密封垫片，并形成洁净耐压的换热芯体。

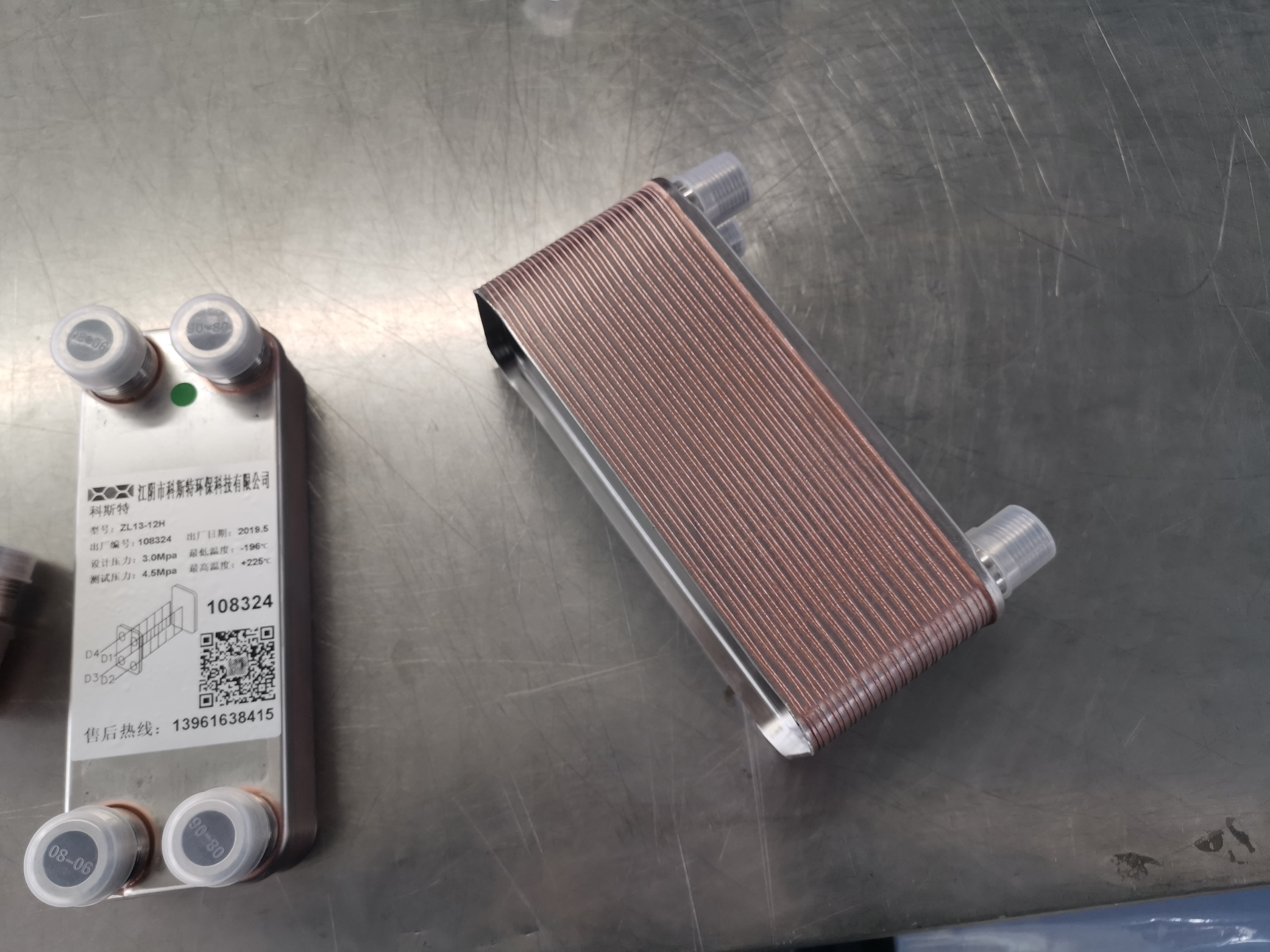

进出口接口

四个对角布置的接口构成两套独立回路，适用于逆流运行。

加强端板

实体端板承载接口、提高整体刚度并承受规定的设计压力。

冷热交替流道

冷热通道共用薄板壁面，在介质相互隔离的同时获得较大的有效换热面积。

型号系列

四个产品系列，25种型号尺寸。

点击系列筛选对应型号；默认显示全部。表格可随页面宽度横向查看。

系列	30 bar 型号	45 bar 型号	高度 mm	宽度 mm	通道容积 L	单板面积 m²	最大流量 m³/h	最大板片数	用途 / 型号说明
CB 通用钎焊	CB14	CBH14	208	78	0.020	0.013	5	40	通用加热/冷却
CB 通用钎焊	CB20	CBH20	324	94	0.028	0.022	8	100	通用加热/冷却
CB 通用钎焊	CB30	CBH30	313	113	0.054	0.029	15	150	替代 CB26/CB27
CB 通用钎焊	CB60	CBH60	527	113	0.103	0.058	15	150	替代 CB50/CB52
CB 通用钎焊	CB110	CBH110	616	191	0.201	0.090	37	200	替代 CB76/CB77
CB 通用钎焊	CB200	CBH200	740	324	0.501	0.220	120	230	大流量系统
CB 通用钎焊	CB300	CBH300	990	365	0.690	0.280	170	250	大型工业换热
CB 通用钎焊	CB400	CBH400	990	390	0.740	0.299	170	270	大型通用
AC 空调制冷	AC30	ACH30	325	93	0.028	0.023	15	170	蒸发器 / 冷凝器
AC 空调制冷	AC70X	ACH70X	526	112	0.095	0.051	15	150	替代 CB52X/AC50
AC 空调制冷	AC120	ACH120	617	192	0.201	0.112	37	200	替代 CB76X
AC 空调制冷	AC230EQ	ACH230EQ	490	250	0.200	0.108	60	250	单回路制冷
AC 空调制冷	AC230DQ	ACH230DQ	490	250	0.200	0.108	60	250	双回路制冷
AC 空调制冷	AC500EQ	ACH500EQ	739	322	0.450	0.221	120	270	大型单回路
AC 空调制冷	AC500DQ	ACH500DQ	739	322	0.450	0.221	120	270	大型双回路
DOC 专用油冷	DOC14	DOC14	208	78	0.020	0.014	5	40	专用油冷却
DOC 专用油冷	DOC20	DOC20	324	94	0.028	0.022	8	100	液压油冷却
DOC 专用油冷	DOC30	DOC30	313	113	0.050	0.029	15	100	替代 DOC27
DOC 专用油冷	DOC60	DOC60	527	113	0.103	0.058	15	80	替代 DOC52
DOC 专用油冷	DOC112	DOC112	616	190	0.108	0.100	37	300	替代 DOC77
AlfaNova 全不锈钢	AN14	ANH14	207	77	0.020	0.013	5	50	全不锈钢钎焊
AlfaNova 全不锈钢	AN27	ANH27	310	112	0.050	0.025	15	100	腐蚀敏感工况
AlfaNova 全不锈钢	AN52	ANH52	526	112	0.095	0.051	15	150	全不锈钢钎焊
AlfaNova 全不锈钢	AN76	ANH76	618	192	0.250	0.100	37	150	可选 DN50
AlfaNova 全不锈钢	AN400	ANH400	900	300	0.740	0.299	170	270	可选 DN100
