可拆板式换热器

结构可拆、便于清洗维护，并可根据工况调整板片数量。适用于工业流程、暖通、船舶、食品与能源等行业。

产品类型

可拆板式换热器垫片式换热器工业流程换热暖通与区域供热可拆洗维护板片数量可调

产品概述

可拆结构，按工况配置

适用于需要清洗维护、容量调整或长期备件支持的工业传热系统。

可调整: 板片数量、流程组合、接口方向
可选材: 304、316L、钛、254SMO及镍合金
可维护: 板片与密封垫片可拆卸、更换
需提供: 介质、温度、流量、压力与允许压降

提交工况或型号 ↗

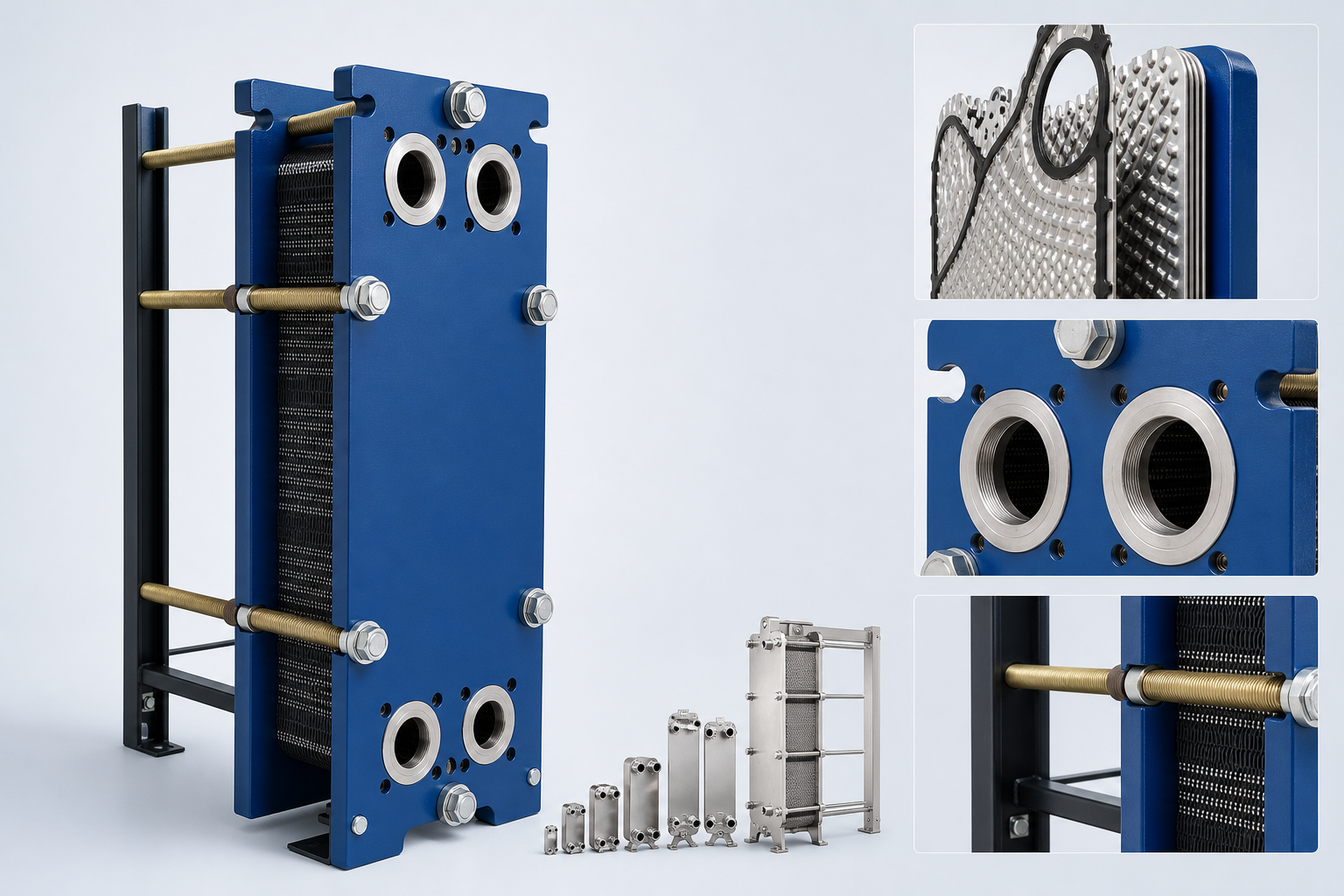

定制结构

按介质、压力与安装条件配置。

以下结构可依据实际工况调整，最终材质、尺寸与数量以技术选型结果为准。

板片与流道

波纹形式、板片材质、板厚与板片数量。

密封系统

NBR、EPDM、FKM、HNBR及食品级胶料，按介质和温度选择。

接口与方向

接口口径、连接形式、方位及现场管路匹配。

框架与紧固

碳钢或不锈钢框架、夹紧尺寸及维护空间。

工作原理

冷热介质交替流动，在不混合的情况下完成换热。

波纹板片与周边密封垫片组成两套相互独立的流道。热量通过金属薄板传递，冷热介质始终在各自密封通道内流动。

流动原理3个工作步骤

独立流道

密封垫片将冷热介质分别导入交替排列的板间通道，两股介质互不混合。

逆向流动

冷热介质通常沿相反方向流动，使整组板片保持较大的平均温差。

高效传热

板片波纹增强湍流并扩大有效换热面积，热量通过金属薄板快速传递。

部件图谱6个机械部件与上图一一对应

固定压紧板

承载四个接口并形成整组板片的刚性前端支撑。

波纹板片组

薄壁压制板片构成换热表面，并形成高湍流板间通道。

密封垫片系统

密封板片周边并将介质导入正确的交替流道。

活动压紧板

压紧板片组，并可沿导杆移动以便拆开检查和清洗。

上导杆与下导杆

承托板片重量、保持板片对齐，并支持单片滑出。

夹紧螺栓与螺母

提供均匀夹紧力，使板片组达到规定夹紧尺寸和密封状态。

型号系列

五个产品系列，32种型号配置。

同系列型号集中展示；低压型与高压型分别列出。表格会随页面宽度等比例缩放。

系列	低压型号	高压型号	接口	单板面积 m²	最大板片数	最大流量 m³/h	板厚 mm	高度 mm	宽度 mm	角孔间距 mm	夹紧尺寸 mm
M 系列	M3-MFM	M3-MFG	DN32	0.03	80	15	0.5/0.6	480	180	357×60	N×(2.5+X)
M 系列	M6-BFM	M6-BFG	DN50	0.15	280	36	0.5/0.6	920	320	640×140	N×(2.0+X)
M 系列	M6-MFM	M6-MFM	DN50	0.14	200	36	0.5/0.6	920	320	640×140	N×(3.0+X)
M 系列	M10-BFM	M10-BFM	DN100	0.24	380	145	0.5/0.6	1084	470	719×225	N×(2.5+X)
M 系列	M10-MFM	M10-MFM	DN100	0.22	270	145	0.5/0.6	1084	470	719×225	N×(4.0+X)
M 系列	M15-BFM	M15-BFM	DN150	0.62	690	320	0.5/0.6	1815/1940	610/650	1294×298	N×(2.5+X)
M 系列	M15-MFM	M15-MFM	DN150	0.62	410	320	0.5/0.6	1815/1940	610/650	1294×298	N×(4.0+X)
M 系列	MX25-BFM	MX25-BFM	DN250	1.50	940	890	0.5/0.6	2595/3095	920	1939×439	N×(2.5+X)
M 系列	MX25-MFM	MX25-MFM	DN250	1.48	630	890	0.5/0.6	2595/3095	920	1939×439	N×(4.0+X)
M 系列	M30-MFM	M30-MFM	DN300	1.84	720	1300	0.5/0.6	2882/3082	1170	1842×596	N×(3.3+X)
T 系列	T2-BFM	T2-BFG	DN20	0.02	50	6	0.5/0.6	380	140	298×50	N×(2.5+X)
T 系列	T5-BFM	T5-BFG	DN50	0.09	80	36	0.5/0.6	737	245	553×100	N×(2.0+X)
T 系列	T5-MFM	T5-MFG	DN50	0.08	60	36	0.5/0.6	737	245	553×100	N×(3.0+X)
T 系列	T8-BFM	T8-BFG	DN80	0.18	310	90	0.5/0.6	890	400	606×196	N×(2.0+X)
T 系列	T8-MFM	T8-MFG	DN80	0.17	200	90	0.5/0.6	890	400	606×196	N×(3.0+X)
T 系列	T20-BFM	T20-BFG	DN200	0.90	680	570	0.5/0.6	2105	780	1478×353	N×(2.0+X)
T 系列	T20-MFM	T20-MFG	DN200	0.85	400	570	0.5/0.6	2105	780	1478×353	N×(4.0+X)
T 系列	T20-PFM	T20-PFG	DN200	0.89	680	570	0.5/0.6	2165/2105	780	1478×353	N×(3.0+X)
TL 系列	TL3-BFM	TL3-BFG	DN32	0.75	320	15	0.5/0.6	790	190	668×60	N×(2.5+X)
TL 系列	TL3-PFM	TL3-PFG	DN32	0.69	210	15	0.5/0.6	790	190	668×60	N×(2.0+X)
TL 系列	TL6-BFM	TL6-BFG	DN50	0.26	280	36	0.5/0.6	1294	320	1036×140	N×(2.0+X)
TL 系列	TL10-BFM	TL10-BFG	DN100	0.50	650	145	0.5/0.6	1881/1923	480	1338×225	N×(2.0+X)
TL 系列	TL10-PFM	TL10-PFG	DN100	0.50	460	145	0.5/0.6	1881/1923	480	1338×225	N×(2.5+X)
TL 系列	TL15-BFM	TL15-BFG	DN150	1.10	690	320	0.5/0.6	2962/2752	610/637	2035×688	N×(2.5+X)
TL 系列	TL35-BFM	TL35-BFG	DN350	2.16	1360	1800	0.5/0.6	3210	1154	2177×578	N×(2.5+X)
TS 系列	TS6-MFM	TS6-MFG	DN65	0.09	140	60	0.5/0.6	704	400	380×203	N×(4.0+X)
TS 系列	TS20-MFM	TS-20MFG	DN200	0.28	290	570	0.5/0.6	1405/1456	740/800	698×363	N×(4.0+X)
宽流道系列	M6-MWFM	M6-MWFG	DN50	0.12	240	36	0.6/0.7	920	320	640×140	N×(3.0+X)
宽流道系列	M10-BWFM	M10-BWFG	DN100	0.24	510	145	0.6/0.7	1084	470	719×225	N×(2.5+X)
宽流道系列	MK15-BWFM	MK15-BWFG	DN150	0.46	470	320	0.6/0.7	1815/1940	610/650	1294×298	N×(2.5+X)
宽流道系列	T20-BWFM	T20-BWFG	DN200	0.81	680	570	0.6/0.7	2105	780	1478×353	N×(2.0+X)
宽流道系列	T20-MWFM	T20-MWFG	DN200	0.85	590	570	0.6/0.7	2105	780	1478×353	N×(4.0+X)

点击上方系列即可筛选对应型号；再次选择“显示全部型号”可恢复完整列表。参数用于初步沟通，最终选型及尺寸以辰合技术确认数据为准。

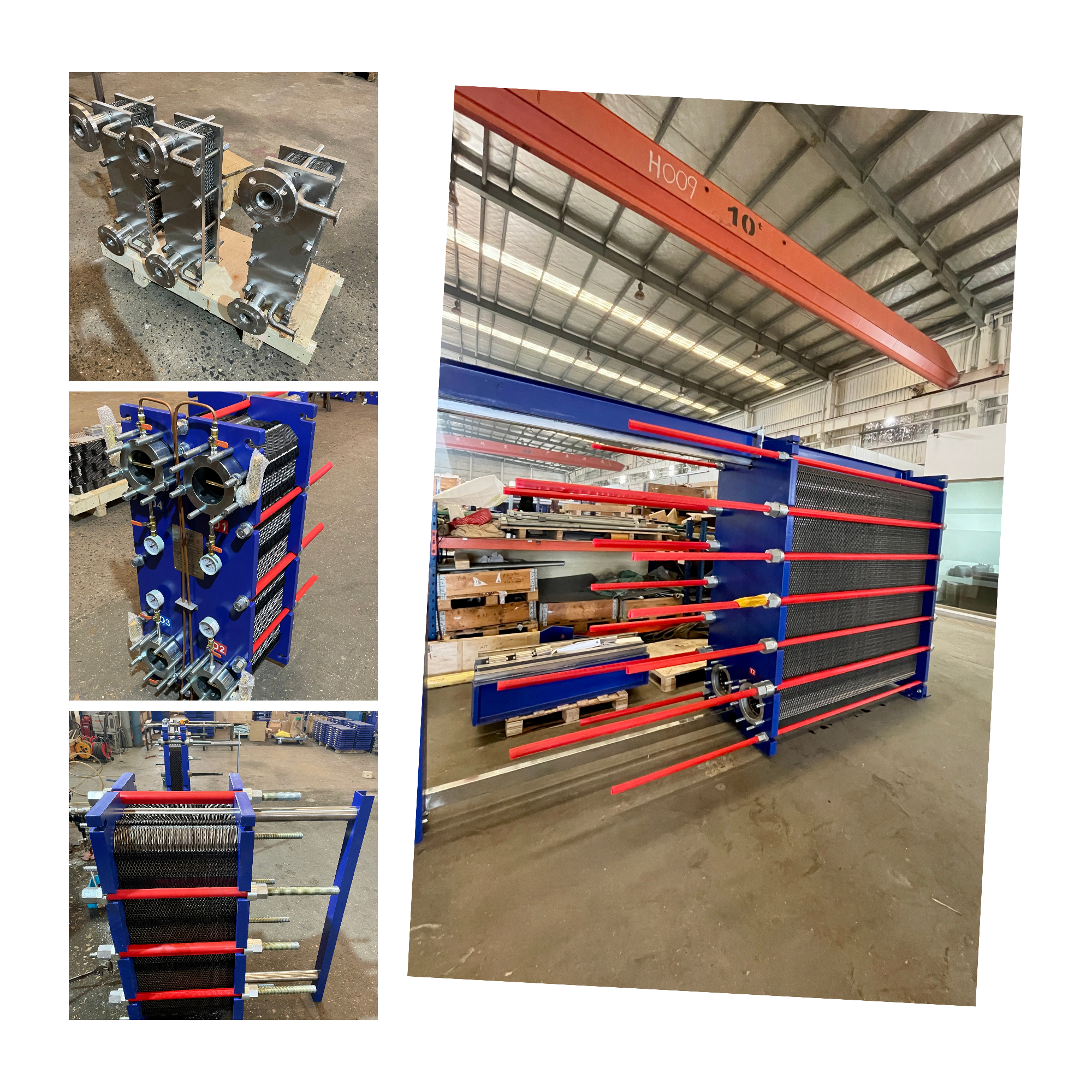

项目现场

从单台配置到批量交付。

真实项目照片用于展示不同接口、框架与板片数量配置。

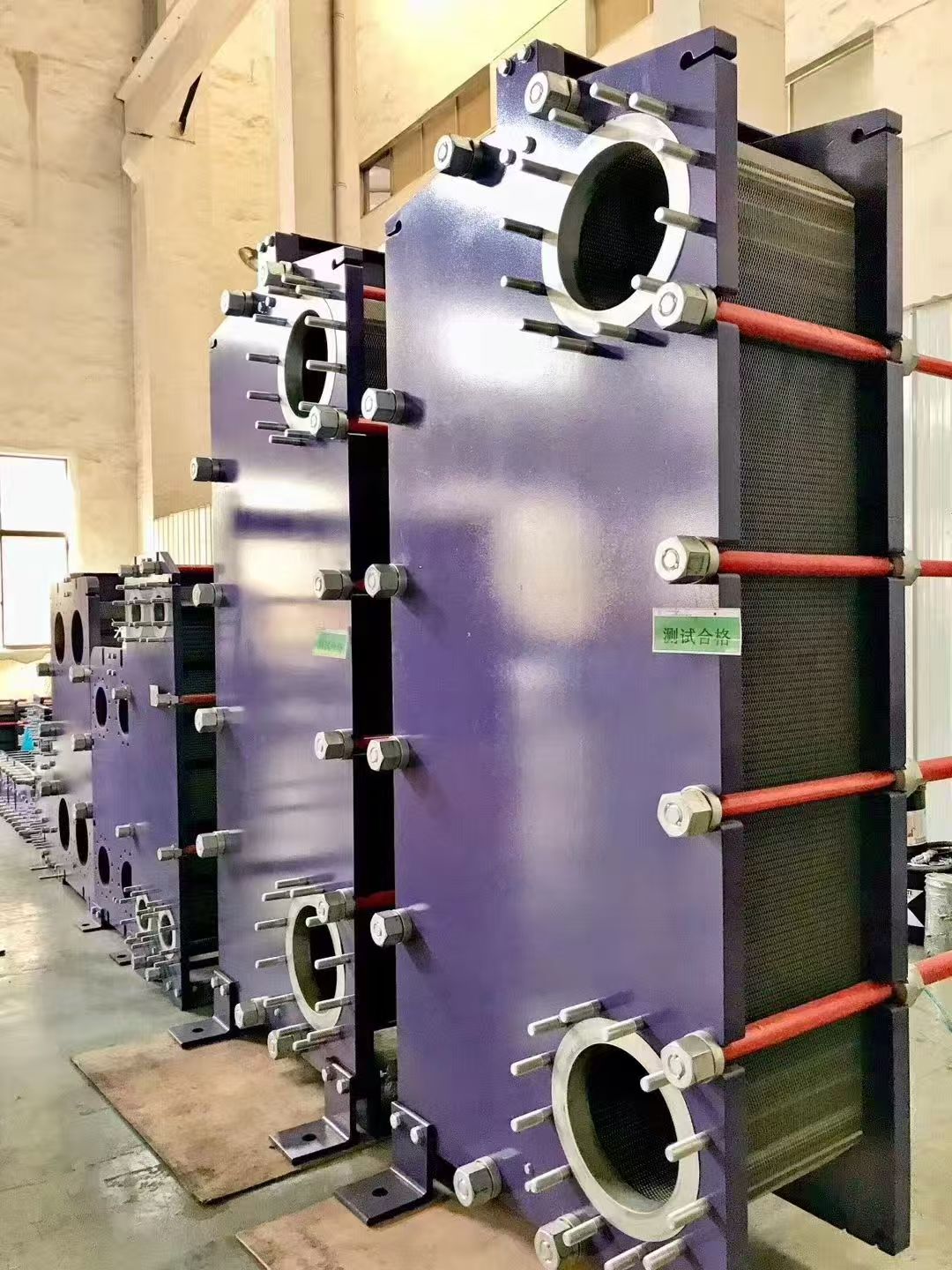

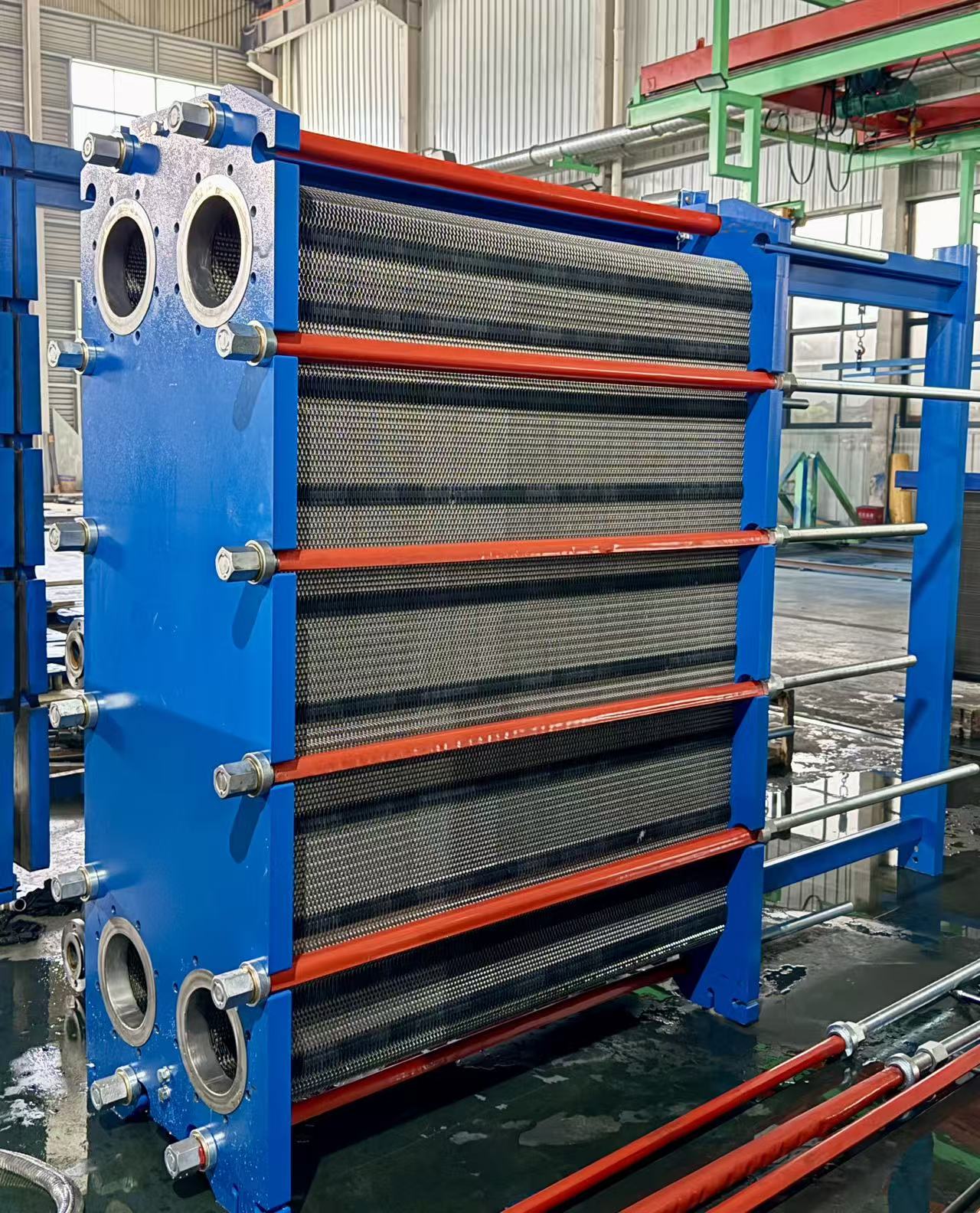

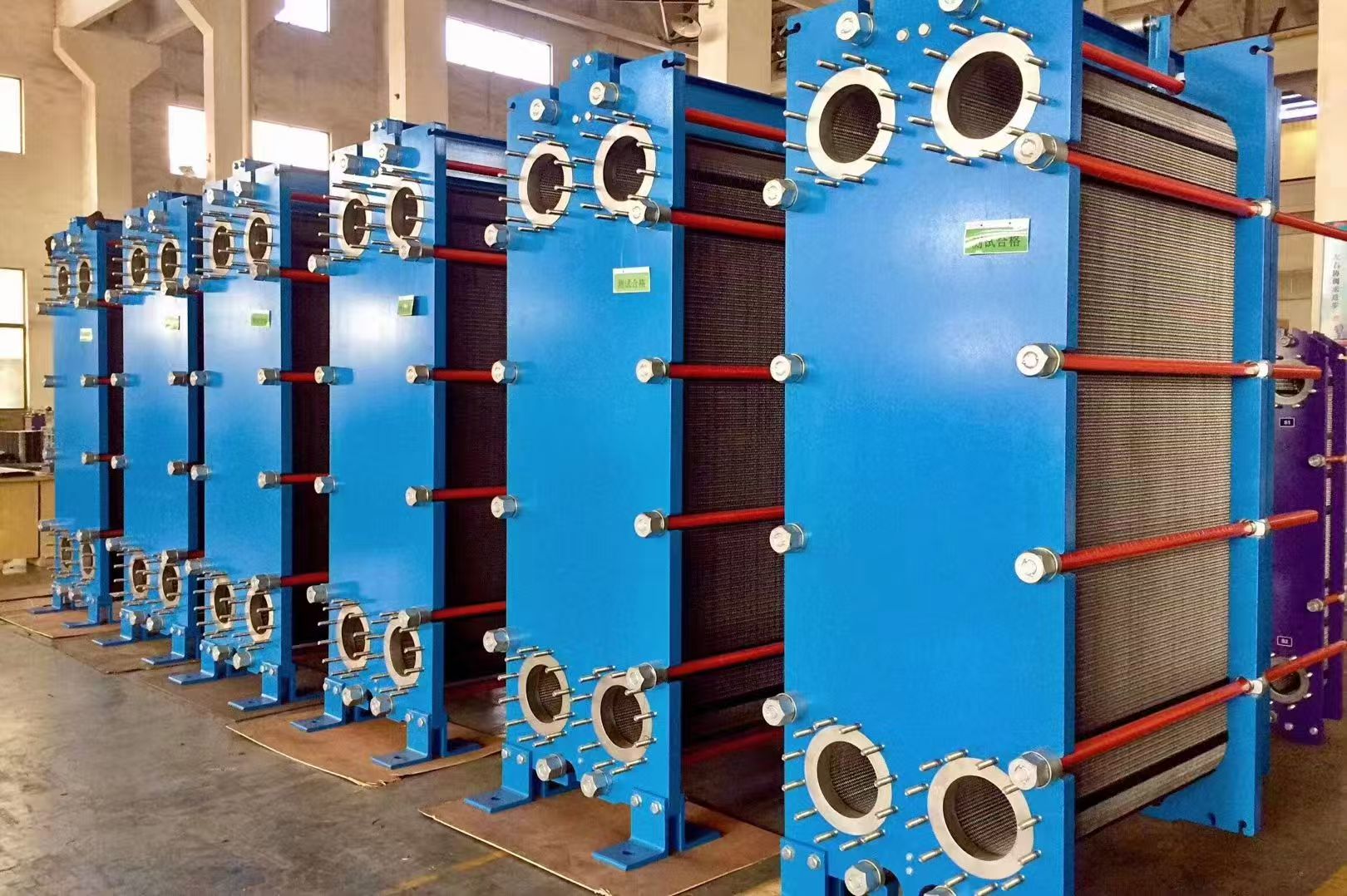

大口径接口板片数量可调可拆洗维护碳钢 / 不锈钢框架批量项目供货按工况选型

联系辰合

发送工况、现有型号或实物照片

辰合技术团队将协助完成选型或备件识别。
